Специалисты нашей компании разработают на заказ чертежи КМД металлических конструкций в Екатеринбурге. Комплект будет содержать в себе всю необходимую информацию, которая потребуется для разметки и дальнейшего обрабатывания всех видов металлических конструкций, проведения сварки и монтажа. Проектирование, создание чертежа, выполняется в соответствии с действующими регламентами и точно в срок!
КМД: ЧТО ЭТО?
Данный термин в соответствующей литературе означает детализированные металлоконструкции, от балок и стальных колонн и до прочих элементов, которые используется для создания и установки. Деталировку выполняют в 2-х частях. Сначала монтажный чертеж (он нужен, когда возводят объект), потом сборочный чертеж (требуется компании для создания металлических конструкций в ассортименте).
ДОКУМЕНТАЦИЯ, РЕГЛАМЕНТИРУЮЩАЯ РАЗРАБОТКУ ДОКУМЕНТОВ НА КМД
Сотрудники нашей компании разрабатывают проекты в полном соответствии с существующими актами.- 501-2011. Он регламентирует правила, по ним потов выполняют архитектурные и конструктивные решения.
- 1101-2013. Данный стандарт входит в СПДС, устанавливает основные требования к проекту и рабочей документации.
- 502-2016. Этот норматив СПДС формирует свод правил, и по ним уже создают рабочие документы на металлические конструкции.
РАССЧИТАЙТЕ СТОИМОСТЬ ПРОЕКТА
ОСНОВНЫЕ СТАДИИ ПРОЕКТИРОВАНИЯ ЧЕРТЕЖЕЙ КМД
Процесс проектирования включает в себя 2 этапа: подготовка архитектурно-строительных чертежей в соответствии с ТЗ и непосредственно разработка КМД при помощи специальных программ, позволяющих в точности сконструировать изделие без вспомогательных эскизов.
Получение от заказчика информации по объекту. Составление 3D-модели с характеристиками, необходимыми для изготовления металлоконструкции.
Детальная проверка и устранение коллизии компонентов (вероятных столкновений их между собой).
Формирование сборки.
Составление плоскостного проекта.
Составление чертежей отправочных марок (к примеру, сварочных элементов либо листового проката).
Составление чертежей отправочных марок (к примеру, сварочных элементов либо листового проката).
В процессе проектирования мы придерживаемся требований ГОСТ и СНиП с одновременным уменьшением срока проведения работ.
ЦЕНЫ НА РАЗРАБОТКУ КМД В ЕКАТЕРИНБУРГЕ
| Объем МК, тонн |
Цена/трудоемкость, |
|||
| Низкая | Нормальная | Высокая | ||
| 20-50 | 1000 | 1200 | 1500 | |
| 50-100 | 700 | 900 | 1100 | |
| 100-250 | 600 | 800 | 1000 | |
| 250-500 | 500 | 700 | 900 | |
| 500-1000 | 400 | 600 | 800 | |
| 1000-1500 | 350 | 500 | 700 | |
| >1500 | 300 | 450 | 600 | |
*Оценка по данной таблице ориентировочная. Окончательная стоимость проектных работ определяется после получения технического задания от заказчика.
ПОЛУЧИТЕ ПОДРОБНУЮ КОНСУЛЬТАЦИЮ
Клиенту необходимо указать чертежи в комплекте, созданных в рамках КД. Если их нет, тогда он должен указать о том, каковы конструктивные особенности здания, который будет возводиться (размеры, какова геометрия окон, дверей). Кроме этого, ему нужно указать и прочие требования (к примеру – необходимость монтажа грузоподъемной техники и т.д.).
Также заказчику следует указать, какой тип и качественный состав почвы там, где будет строиться объект. Исходя из полученных сведений определяют размер, вид, технические показатели фундамента. Узнать такую информацию возможно после анализа почвы, инженерных проверок. Их выполняют соответствующие организации.
АЛГОРИТМ ПРОЕКТНОЙ РАБОТЫ, ЧТО ВХОДИТ В СОСТАВ КМД?

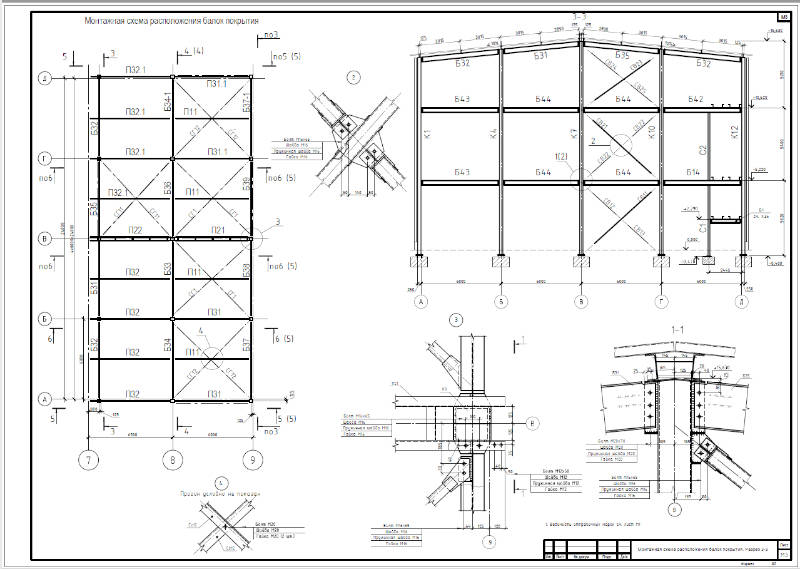

Раздел КМ (металлоконструкции).
Проектирование ведут, учитывая 2 ранее сделанных разделав:
- АР — архитектурный;
- ТР — технологический.
На этом этапе решают вопросы, которые касаются компоновки каркаса, его связкой с архитектурными особенностями объекта, учитывают требования прочих глав проекта.
Созданный раздел КМ включает в себя:
- РПЗ (пояснительная записка);
- Данные о нагрузках;
- расчёты всех конструкций;
- схемы размещения элементов;
- базовые узлы;
- сводная ведомость элементов (с указанием сечений).
Также включают спецификацию металла, на основе которой заказчик размещает заявку на металлургическом комплексе.

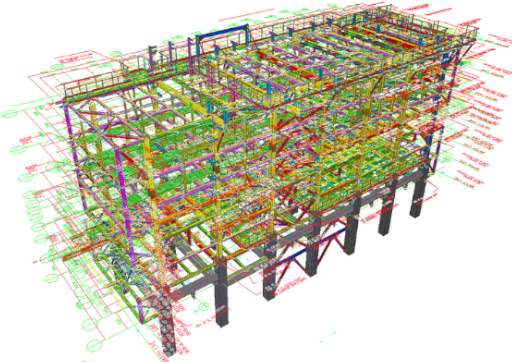

Раздел КМД (металлоконструкции деталировочные)
В нем расположена детализация чертежей, которые сделаны в рамках КМ.
Сначала изучают документы КМ и данные, которые должен указать клиент, когда заключает договор о составлении проекта. Учитывая положения КМ, определяют исходные положения технологии создания конструкций:
- Разделение конструкций на переправляемые заказчику элементы.
- Метод, порядок создания деталей, сварка, сборка.
- Технологии создания отверстий монтажа.
- Совокупный объем. контрольных и общих сборок
- Материалы для защиты от коррозии.
- Технологии, применяемые для контролирования качества продукции.
Главные требования, которые касаются методики создания, регламентируются нормативом 23118-2012 и инструкцией ВСН-141-80/ММСС СССР. Все прочие требования, которые относятся к кластеру дополнительных, заранее согласуют с клиентом, компанией, производящей монтаж. В них определяют положения методики создания компонентов конструкций, важных для клиента, места монтажа стяжных элементов и так далее.

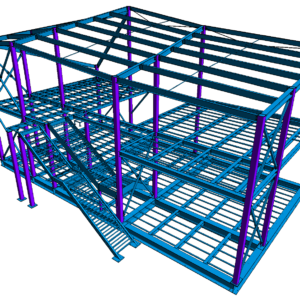

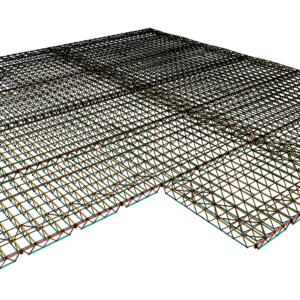

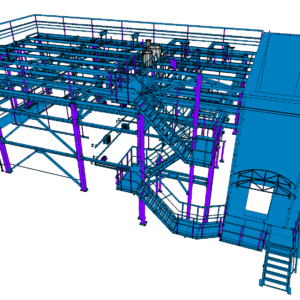

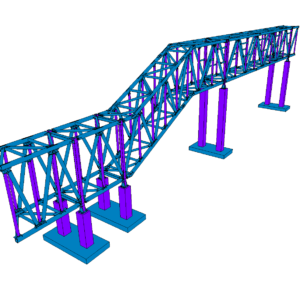

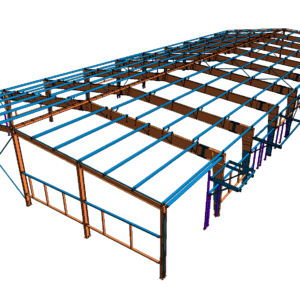

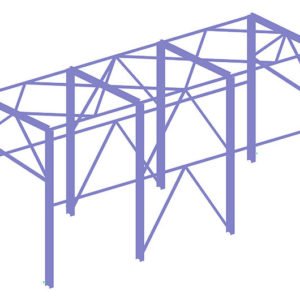

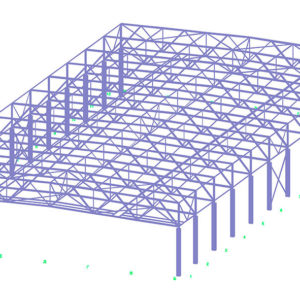

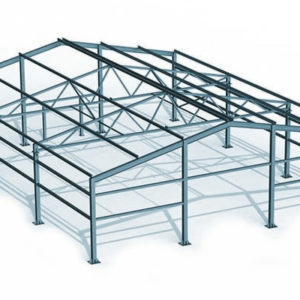

ПРИМЕРЫ РАБОТ В ВИЗУАЛИЗАЦИИ
В документах, которая создана в рамках КМД возможно до 1000 позиций. Все зависит от того, для чего создается объект. Комплект, который передают клиенту, включает в себя:
- титульный (заглавный) лист;
- лист, где указаны общие сведения, касающиеся проекта;
- 3 блока чертежей:
- Схемы монтажа;
- монтажные узлы;
- отправочные элементы.
- По согласованию, прилагают комплект других чертежей.
- Сводная ведомость всех отправочных элементов, где указаны, марки проекта (документ нужен компании, чтобы комплектовать партию товара, а потом отправлять ее);
- выборка металла (перечень материалов);
- расчёты элементов конструкции;
- спецификация для метизов (шайбы, гайки, болты) и металлического проката.
Если в комплект включены классические чертежи КМД, сотрудники нашей компании учтут любые спецуказания, которые касаются особенностей их оформления. Если заказ будет отправлен в другие государства, где будет возводиться объект, учитывают все требования, которые касаются разработки чертежей экспортного типа, а также требования по приёмке и изготовлению конструкций. Чертежи КМД оформляют в альбом. Клиент получает 2 экземпляра. Электронная версия отправляется на адрес почты заказчика (3D модели в разных ракурсах, DWG, PDF).
